CBC Küresel Pazarları İçin Hafif Çelik Çerçeveli Şehir Evi Geliştirme

Hafif çelik saplamalar: Boyutları olan soğuk-şekillendirilmiş ince-duvarlı C-kesit140×41×39×11mm(derinlik × flanş genişliği × dudak yüksekliği × dönüş dirseği) ve0,75 mm kalınlık

CBC'nin birincil pazarları: Şili, Peru, Filipinler, Papua Yeni Gine, Tonga, Endonezya

Yapısal mantık, önemli kazanımlar-ve pazar uyarlanabilirlik analizi.

Teknik Tasarım ve Yapısal Analiz Raporu: CBC Küresel Pazarları için Hafif Çelik Çerçeveli Şehir Evi Geliştirmesi

Uygula:CBC Entegre Çözümleri

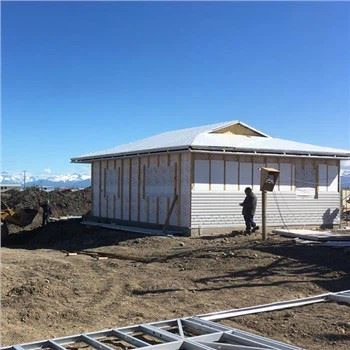

Referans Proje Yeri:Puerto Natales, Güney Şili
Toplam Birimler:24 (12 birimlik iki sıra, Z-şeklinde düzen)
Birim Boyutları: 9.35 m (W) × 7.6 m (D) × ~6.2 m (H)
Tasarım Ömrü:50 yıldan büyük veya eşit
Birincil Yapısal Malzeme:Soğuk-şekillendirilmiş ince-duvarlı C-bölümler:140×41×39×11 mm @ 0,75 mm kalınlık, G550 AZ150
Tasarım ve İmalat Platformu:FrameCAD (Yeni Zelanda)
Tarih:26 Ocak 2026



A1:
Ana yük-taşıma elemanları şunları kullanır:soğuk-şekilli-duvarlı C-çivilergeometrik boyutlara sahip140 mm ürün derinliği × 41 mm flanş × 39 mm dudak × 11 mm dönüş,'den üretilmiştir0,75 mm kalınlığında G550 AZ150 çelik. Bu profil-genellikle şu şekilde ifade edilir:C14041derin dudaklı-azaltılmış kalınlığa rağmen gelişmiş burulma direnci ve-vida tutma kapasitesi sunar.

Anahtar yapısal bileşenler:

Duvar çivileri: C14041 @ 0,75 mm, aralıklı600 mm oc

Zemin kirişleri: Aynı C14041 bölümü, ancak400 mm oc'de iki katına veya aralıklıSapma kriterlerini karşılamak için (L/360)

Çatı kirişleri: C14041 @ 600 mm oc tek-eğimli çatı için (5 derece eğim)

Üst/alt parçalar: U142×40×0,75 mm

Yanal stabilite: Sağlayan12 mm OSB-3 kılıfkesme diyaframı görevi görerek,sürekli bağlama-kayışlarıköşelerde

0,75 mm, tipik konut LSF'sinden (çoğunlukla 0,95–1,2 mm kullanır) daha ince olmasına rağmen,derin dudak (39 mm)Veyüksek-mukavemetli G550 çeliğiyapısal olarak telafi edin. FrameCAD yazılımı üye kapasitelerini doğrularAISI S100-2020ve yerel kodlar.



A2:
Evet-doğru ayrıntılarla. Çok katlı inşaatlarda 0,75 mm alt uçtayken-AZ150 kaplama (150 g/m² Al-Zn alaşımı)Özellikle aşağıdaki durumlarda mükemmel korozyon koruması sağlar:

Çeliktamamen kapalıduvar boşlukları içinde (doğrudan hava koşullarından korunmuş)

Buhar-geçirgen ancak suya-dirençli bariyerlerdış tarafa monte edilir

Isı köprüsü yokçeliği yoğuşmaya maruz bırakmak

Puerto Natales'in soğuk, ıslak deniz ortamında bu sistem geçerliliğini koruyornem yönetimine öncelik veriliyorsa. Ancak yüksek-maruz kalan bölgeler için (örneğin, kıyı sıçrama bölgeleri), kritik bağlantılar yeni sürüme yükseltilebilir1,0 mm kalınlık.

FrameCAD'in korozyon modülü, ISO 9223 C4 sınıflandırması (orta- ila-yüksek korozyon riski) kapsamında 50+ yıl dayanıklılığı onaylar.





A3:
1,0–1,2 mm sistemlerle karşılaştırıldığında 0,75 mm'lik profil, çelik ağırlığını ~%25 oranında azaltarak maliyeti ve taşıma emisyonlarını azaltır-ancak daha yoğun destek ve dikkatli sapma kontrolü gerektirir.

Güncellenmiş Malzeme Çıkışı-(Birim Başına)

Öğe	Şartname	Birim Başına Miktar	Toplam (24 Adet)
G550 AZ150 C14041 Çelik (0,75 mm)	Çiviler, kirişler, kirişler, raylar	~3.250 kg	78.000 kilo
OSB-3 Mantolama (12 mm)	Duvarlar + Çatı	274 m²	6,576 m²
PU Metal Kabartmalı Paneller (27 mm)	Dış kaplama	210 m²	5,040 m²
Çimento Fiber Levha (18 mm)	Zemin kaplaması	71 m²	1,704 m²
0,6 mm Renkli Çelik Çatı Kaplaması	Boyalı AZ150	80 m²	1,920 m²
Mineral Yün Yalıtım	50 mm duvar + 25 mm zemin	365 m²	8,760 m²
Buhar/Hava Bariyeri	Sınıf II membran	274 m²	6,576 m²

Not: Zemin kirişleri, canlı-yük sapmasını sınırlamak için ek köprüleme veya azaltılmış aralık gerektirebilir (<10 mm).



A4:

Maliyet Verimliliği: Daha düşük çelik tonajı, uzak pazarlar için-kritik olan malzeme ve nakliye maliyetlerini azaltır.

Hız: FrameCAD, BIM'den{0}}fabrikaya-tam otomasyona olanak sağlar; duvar panelleri-saha dışında monte edildi<48 hours.

Sürdürülebilirlik: High recycled content (>G550 çeliğinde %30; hafif=daha düşük karbon ayak izi.

Termal Performans: PU paneller + boşluk yalıtımı elde edilirU-değeri ≈ 0,21 W/m²K(duvarlar), Şili Bölge 5 gerekliliklerini aşıyor.

Afete Dayanıklılık: Sismik olaylarda iyi performans gösterir (sünek) ve kerestenin aksine-çürümeye/böceklere karşı dayanıklıdır.





A5:
CBC çeşitli iklimsel, sismik ve düzenleyici ortamlarda faaliyet göstermektedir. Aşağıda pazara-özel bir uyum matrisi verilmiştir:

Pazar	İklim ve Risk Profili	Gerekli Değişiklikler	Gerekçe
Şili (Güney)	Soğuk, ıslak, sismik (Bölge 3-4), rüzgar	- (Temel tasarım)	Düşük sıcaklık, yağmur ve depremler için zaten optimize edilmiştir
Peru (Kıyı ve And Dağları)	Kurak kıyılar/soğuk yaylalar; sismik (Bölge 3)	• Yaylalarda çatı eğimini 10 dereceye çıkarmak • NTE E.030'a göre sismik bağlar ekleyin	Kar birikimini önleyin (And Dağları); Peru deprem yönetmeliğine uygun
Filipinler	Tropikal, tayfuna- eğilimli, yüksek nem, sismik	• Bağlantı elemanlarını paslanmaz çeliğe yükseltin • Daha yüksek korozyon marjı için Z275 veya AZ200 kullanın • Çatı kaldırma direncini artırın (kiriş aralığı @ 400 mm'ye daha yakın) • Zeminin altına termit bariyeri ekleyin	Tayfunlar (200 km/saat'e eşit veya daha büyük rüzgarlar); tuz spreyi; termit riski
Papua Yeni Gine	Ekvator yağmur ormanları, yüksek yağış, sismik, gayri resmi yerleşimler	• İskelelerdeki zemini yükseltin (min. 600 mm) • Havalandırma için açık-derz kaplaması kullanın • Şebekeden bağımsız hazırlık için MEP'yi-basitleştirin	Sel önleme; küf önleme; sınırlı şebeke erişimi
Tonga	Küçük ada, siklonik (Cat 4–5), tuzlu hava, sınırlı lojistik	• Minimum AZ200 kaplama kullanın • Çatıyı-duvara-bağlantıyı güçlendirin (kasırga klipsleri) • Mavna taşımacılığı için tüm modülleri önceden imal edin	Aşırı rüzgar yükselmesi; korozyon; taşıma kısıtlamaları
Endonezya (Java, Sumatra, Papua)	Tropikal, sismik, volkanik, yüksek nem	• Mutfaklarda-yangına dayanıklı alçı • Termit-geçirmez OSB veya MgO kartı • Yumuşak topraklar için modüler temel	Depreme dayanıklılık; biyolojik bozulma; dengesiz zemin

Tüm Pazarlar için Evrensel Uyarlamalar:

Yerel Kod Uyumluluğu: FrameCAD kütüphaneleri ulusal standartlarla güncellenebilir (örn. Filipinler için NSCP, Endonezya için SNI).

İşgücü Beceri Düzeyi: CBC-sertifikalı montaj eğitimi sağlayın-LSF, betona göre daha az vasıflı işgücü gerektirir.

Tedarik Zinciri: Kaliteyi sağlamak için CBC'nin üretim veya bölgesel merkezlerindeki (örneğin, Manila, Lima) tüm bileşenleri önceden-kitleyin.



Tasarımın-kullanıldığı0,75 mm G550 AZ150 C14041 soğuk-şekillendirilmiş kesitler-bir şey sunaroptimize edilmiş maliyet, hız ve dayanıklılık dengesiCBC'nin Latin Amerika ve Asya-Pasifik'teki portföyü için. Güney Şili için-uygun olmasına rağmen, hedefe yönelik geliştirmeler (kaplama yükseltmeleri, rüzgar/sismik detaylandırma, temel stratejileri) Şili'de sorunsuz dağıtıma olanak sağlar.Peru'nun dağları, Filipinler'in tayfun kuşağı veya Tonga'nın kasırga bölgeleri.

FrameCAD'in parametrik tasarım motorundan ve CBC'nin entegre tedarik zincirinden yararlanan bu sistem,küresel ölçekte ölçeklenebilir, iklime- duyarlı konut çözümü-uygun fiyatlı, dayanıklı ve hızlı bir şekilde dağıtılabilir kentsel veya kırsal kalkınma için idealdir.
