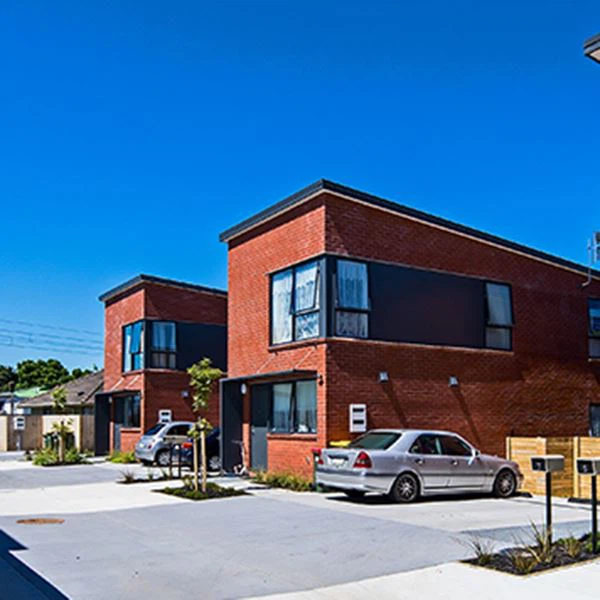

Mimari Tasarım Çelik Yapı Daire
Boyut: U x G x Y (mm)
Yük: Rüzgar Yükü, Kar Yükü, Sismik
Kapı ve Pencere: Boyut ve Miktar
Çatı Paneli:Oluklu Çelik Levha veya Yalıtımlı Sandviç Panel
ürün tanıtımı
Mimari Tasarım Çelik Yapı Apartman Dairesi için Tasarım Parametre Talepleri | ||
1 | Boyut | U x G x Y (mm) |
2 | Yük | Rüzgar Yükü, Kar Yükü, Sismik |
3 | Kapı pencere | Boyut ve Miktar |
4 | Çatı paneli | Oluklu Çelik Levha veya Yalıtımlı Sandviç Panel |
5 | Duvar paneli | Oluklu Çelik Levha veya Yalıtımlı Sandviç Panel |
6 | açıklık | Açıklığı Temizle veya Orta Sütuna İzin Verilir |
7 | Diğerleri | Işıklık, Asma Kat, Vinç |
CBC, geleneksel çelik yapı binasını hafif çelik bina ile mükemmel bir şekilde birleştirebilir, bu kombinasyon çok katlı otel, departman, ofis binası vb. Olarak kullanılabilir. Bu tür binaların geniş açıklık, Düşük taban yapısı talebi gibi birçok avantajı vardır. , sismik ve rüzgar direnci, inşası hızlı ve bakımı kolay vb. Kötü durumda olan dağ, plaj ve arazi gibi birçok özel yere inşa edilebilir.
Ayrıca müşterilerimize duvar sistemi ve çatı sistemini prefabrike ederek inşaat süresini kısaltabiliriz. Çelik yapı tek bir pakette paketlenebilir ve siteye yüklenmesi, indirilmesi ve istiflenmesi kolaydır.
Öğe | Özellikler |
Çatı ve Duvar sistemi | |
Çatı paneli yapısı | iptal etmek |
50mm kalınlığında EPS sandviç panel, her iki tarafın çelik sacı 0.42mm kalınlığında, EPS yoğunluğu:10kg/m3 | |
0.75mm kalınlık, 70C tipi hafif çelik omurga, Q550 (Galvanizli)-CC70-0.75-11-41 | |
27 mm kalınlığında mantellik kabartmalı kompozit PU sandviç panel | |
İç duvar yapısı | 2*9mm alçıpan, macun ve boya ile yerinde boyanmalıdır. |
12 mm kalınlığında Çimento lifli panel (sadece tuvalet iç duvar panelinin iç tarafı için) | |
iki kat Ev çözgüsü (sadece tuvaletin iç duvarı için) | |
150 mm kalınlığında Cam yünü yalıtım tabakası | |
0.75mm kalınlık, 140C tipi hafif çelik omurga, Q550 (Galvanizli) | |
Ayırma duvarı ve merdiven boşluğu için iç duvar | 2*9mm alçıpan, macun ve boya ile yerinde boyanmalıdır. |
12 mm kalınlığında Çimento lifli panel (sadece tuvalet iç duvar panelinin iç tarafı için) | |
12 mm kalınlığında iki kat OSB paneli | |
iki kat Ev çözgüsü (sadece tuvaletin iç duvarı için) | |
150 mm kalınlığında Cam yünü yalıtım tabakası | |
0.75mm kalınlık, 140C tipi hafif çelik omurga, Q550 (Galvanizli) | |
Tuvaletin iç duvarı için seramik karo | Tuvalet duvarındaki seramik karo için abatis |
300*450mm seramik karo | |
Tuvalet zemini için su geçirmez açlık | |
Duvarın içindeki tuvalet için su geçirmez açlık (0.3m yükseklik) | |
Kapı | Çift açık çelik güvenlik kapısı: 2000*2000mm |
PVC höyük pres kapı: 860*2050mm | |
600*1800mm MDF kapı | |
PVC höyük pres kapısı: 600*1800mm | |
Alüminyum alaşımlı sürgülü cam kapı: 700*2100mm | |
yağmur hortumu | PVC yağmur oluğu: 80x80mm aksesuarlarla birlikte |
Aksesuarlar 2 | |
Hafif çelik omurga için donanım bağlantısı | |
çelik yapı çerçevesi: Temel cıvataları | M24 |
çelik yapı çerçevesi: Yüksek mukavemetli cıvatalar | M20/M16 ( 10.9s) |
çelik yapı çerçevesi: Zemin güverte cıvatası | M16*120 |
çelik yapı çerçevesi: Matkap uçlu vidalar | |
Cam tutkalı | |
Entegre yükleme rafı-hafif | Her biri H-Beam ile kaynaklanmıştır ve her birinin ağırlığı: 700kgs |
Entegre yükleme rafı-H profili | |
Avantajlar
İnşaat maliyetini azaltın:
Hafif çelik yapının kendi ağırlığı, geleneksel çeliklerden daha düşük olduğu ve ayrıca hafif çatı kaplama sistemini benimsediği için, tüm inşaat malzemesi miktarı kaydedilebilir, böylece genel inşaat maliyetini düşürür.
Yüksek inşaat hızı:
Modüler ev olarak, Mimari Tasarım Çelik Yapı Apartmanı'nın çoğu parçası fabrika içinde prefabrike olduğundan, yerinde montaj ve inşaat, inşaat süresinde yüzde 20'den yüzde 40'a düşürüldü.
Site yönetimi maliyetlerini azaltın:
Site yönetim maliyetleri yüzde 20 ila yüzde 30 oranında azaltılabilir, bu da toplam bina maliyeti açısından yüzde 3 ila yüzde 4 tasarruf sağlayabilir. Daha kısa inşaat süresi nedeniyle site yönetim maliyetleri azalır.
Çevre için daha az kirlilik:
Havayı daha az kirletir veya hiç kirletmez, ayrıca inşaat atığı daha az veya hiç yoktur. Daha kısa inşaat süresi, yakınlarda ikamet eden insanlara rahatsızlık etkisini azaltacaktır.
Uygulamalar
Çelik yapı depo binası;
Çelik yapı atölye binası;
Çelik yapı otoparkı;
Çelik yapı apartman;
Çelik yapı alışveriş merkezi;
Çelik yapı havaalanı terminali;
Çelik yapı uçak hangarı;
Çelik yapı okulu;
Çelik yapı Otel;
Çelik yapı ofis binası;
Çelik yapı perakende mağazası;
Çelik yapı lojistik merkezi;
Çelik yapı spor tesisleri;
İlgili Projeler
proje Adı | SG atölye projesi |
Bitiş Zamanı | Yıl 2017, Kasım |
Proje Yeri | Clark, Manila |
İnşaat Alanı | 3600 metrekare |
Proje Açıklaması | Mimari Tasarım Çelik Yapı Asma katlı daire, toplam inşaat alanı 3600 artı S.qm. Onaylanan projeden bitmiş kuruluma kadar toplam 4 ay |
proje Adı | Le Tigre Depo |
Bitiş Zamanı | Yıl 2017 |
Proje Yeri | Nacala Mozambik |
İnşaat Alanı | 3158 metrekare |
Proje Açıklaması | Üç katlı, ray için asansörlü ve rampalı, ağır zemin yüklemesi, rüzgar yükü 275km/s, tamamı HDG çelik yapı. |
proje Adı | PNG Beton deposu |
Bitiş Zamanı | Yıl 2014-2020 |
Proje Yeri | POM, PNG |
İnşaat Alanı | 2700 Metrekare |
Proje Açıklaması | Altı Mil geliştirme, her biri 2700S.qm civarında toplam 8 birim, şimdiye kadar toplam inşaat alanı 21000S.qm |
proje Adı | SK Şili Kampı |
Bitiş Zamanı | Yıl 2014. |
Proje Yeri | Şili |
İnşaat Alanı | 256 birim |
Proje Açıklaması | Ofis, konaklama ve yürüme yolu ve kısmi çatılar dahil ortak alanlar olarak kullanılan Şili'deki SK için özel yapılmış kamp tasarımları. Şili standart elektrik sistemi |
proje Adı | Lao'da Kamp |
Bitiş Zamanı | Yıl 2016 |
Proje Yeri | Lao |
İnşaat Alanı | 120 adet |
Proje Açıklaması | Konaklama için iki katlı standart 20ft konteyner. Bazılarında banyo, bazılarında ise umumi duş ve tuvalet bulunmaktadır. Merdiven ve çatı sistemi dahil tüm paketi sağladı. |
proje Adı | Venezuela Konutları |
Bitiş Zamanı | 2013 yılı |
Proje Yeri | Venezuela |
İnşaat Alanı | 560 adet |
Proje Açıklaması | Venezuela'da düşük maliyetli konut projesi için konteyner ev. |
SSS
CBC ile işbirliği yapmanın faydaları nelerdir?
C: Mühendis ekibin ve ticari ekibin sunduğu profesyonel hizmetlerden faydalanabilmeniz için CBC ile işbirliği yapmak için:
Hızlı cevap;
Tasarruf;
Ücretsiz tasarım;
Özel gereksinimlerinizi karşılamak için eksiksiz seçenekler;
Zamandan ve dakikadan tasarruf etmek için tek elden çözüm. iletişim sorunları;
Projenin ömrü boyunca güvenilebilecek BIM sistemi;
Ürününüzün kalitesi nasıl kontrol edilir?
a. tasarımın kalitesi: olası sorunları önceden düşünün ve yüksek kaliteli bir tasarım çözümü sağlayın.
b. hammadde kalitesi: nitelikli hammaddeyi seçin
c. üretim kalitesi: hassas üretim tekniği, deneyimli işçiler, sıkı kalite denetimi.
Kalite sorunları ile nasıl başa çıkılır?
Garanti 3 yıldır. Garanti süresi içinde, HANGZHOU XIXI BUILDING CO., LTD, üretimden kaynaklanan tüm kalite sorunlarından sorumlu olacaktır.
Ürünlerinizin net bir kullanım ömrü var mı? Varsa, ne kadar süredir?
Geleneksel iklim ve çevre koşullarında, çelik yapı 10 yıl, ana yapı 15 yıl, sistemi 10 yıl korumaktadır.
Mimari Tasarım Çelik Yapı Apartman projesinin kalitesini nasıl garanti ediyorsunuz?
C: Kalite gelecek. Kalite en önemli önceliktir.
Her gün üretimi denetleyen beş kişilik bir QC ekibimiz var, mağaza çizimlerini kesinlikle takip edecekler ve başlangıçta, ortada ve bitmiş ürünler için her parçayı/projeyi kontrol edecekler.
Her şeyin yeterince iyi olduğundan emin olmak için bazı özel özelleştirilmiş projeler için fabrikamızda bazı birimleri de monte edebiliriz.
